產品概述
|
| |

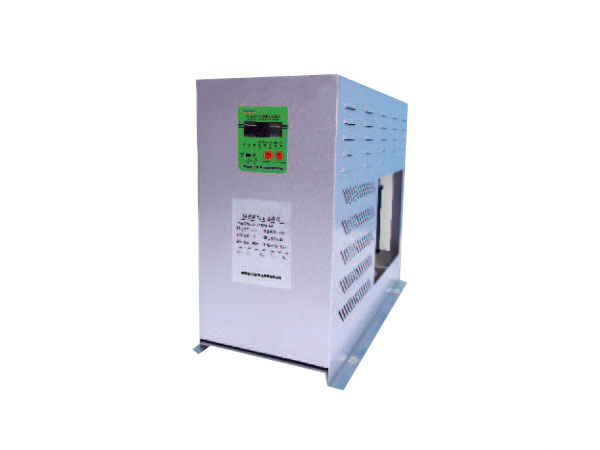

AD2000由濾波電容器、濾波電抗器、美國過零觸發技術、智能集成電路、高開斷容量斷路器組合而成,具有抑制諧波濾波功能,實施過零時導通,電流為零時切除,確保投入電容無涌流,并有三相和分相補償功能結構設計合理,接線簡單,安裝調試方便。
適合于負載頻繁波動的場合:風電場、電弧爐、冶金、電氣化鐵路、提升機、煤炭、煉鋼廠、電力變電站、造紙、水處理、化工、石油、礦山、建筑等。 |
| |
| 技術特征 |
| |
| 由零點投切模塊、放電裝置、電抗器、干式電容器智能控制電路,集合而成,產品采用上下模塊化結構設計,體積小,維護方便,現場安裝極為簡單,效率高,功率小,省時省力。標準化生產,單臺柜體裝置容量大,成本低,適合就地補償,分散補償,集中補償,預留擴容設計模塊,內部零件使用阻燃材料設計,產品特安全。具有抑制諧波、智能網絡控制、自動過零投切和分相補償功能,適用于無功頻率變化大及諧波和沖擊多變場合(電焊機、氣錘、注膠機、中頻爐、變頻器等用電設備),投切控制響應速度快,對電網負載產生的諧波電流具有顯注的吸收作用,有效的抑制高次諧波和涌流。對諧波具有吸收泄放作用,能消除高次諧波對電容器的影響,保護電路及電容器過載,防止電容器過熱、絕緣介質的老化、自愈性能下降能有效提高使用能源及效率。 |
| |
| 主要功能 |
| |
●抑制諧波功能
有效的抑制高次諧波和涌流,對高次諧波形成低阻抗通路。對諧波具有吸收泄放作用,能消除高次諧波對電容器的影響,保護電路及電容器過載,避免電容器過熱老化及降低衰減率,分相式產品的各相電抗器相互獨立,避免電磁互擾,電抗值和線性度不因相鄰相的工作與通電與否而變化,十分穩定。
●無涌流投切功能
電磁式零投切開關電器,隔離電路,觸發電路,同步電路,保護電路及驅動電路組成,無投切涌流,采用零投切偏移度小,涌流小、耐電壓、電流沖擊能力強可在嚴酷電氣環境中運行。
●三相/分相補償功能
各相電容可以落實共補/分補分別投切,提高無功補償精度,使三相無功不平衡得到良好補償。
●測量功能
配電電壓、電流、無功功率、功率因子測量、CT相位、變比自動測量校正、各臺電容器三相電流、溫度測量。
●保護功能
回路電流速切、過流保護;電容器過壓、欠壓保護;電容器單體壓力式個別保護,過溫保護(超過65℃(可設置),整機退運保護)斷相、三相不平衡保護、確保系統安全運行。斷路器采用髙短路分?jǐn)嗳萘?確保安全可靠保護協調,電抗器采∪阻燃等級結構設計,確保整套產品高安全性。
●信號功能
投切狀態顯示,過欠補狀態,過欠壓狀態信號;保護動作類型,自診斷故障類型訊號。
●通信功能
可聯網通信,遠程控制,集中控制,在線控制及狀態檢修并采集數據落實訊息化與自動化達到三遙控制(遙測、遙控、遙信)采RS-485通信聯結進行訊息交換。
●智能控制功能
可自動檢測及采集系統無功的變化,相互聯機構成一個系統協調工作,自動投切電容器組,容量相同的電容器按循環投切原則,容量不同的電容器按適補原則投切。電容器先投先退、先退先投;電容器運行溫度低的先投,運行溫度高的先退;補償工況恒定時,電容器可調整設定時間循環投切,避免單組電容器長時間投運。
●故障自診斷功能
電容器智能控制組件能對本體各相運行參數進行自診斷,一但出現自檢故障整機快速響應退出運行。
●安裝操作維護方便
采人機界面液晶顯示控制,運行工控?cái)?shù)字、中文顯示、投運、退運和故障運行狀況顯示清楚,在柜內固定安裝方便,日后運行維護方便 |
| |

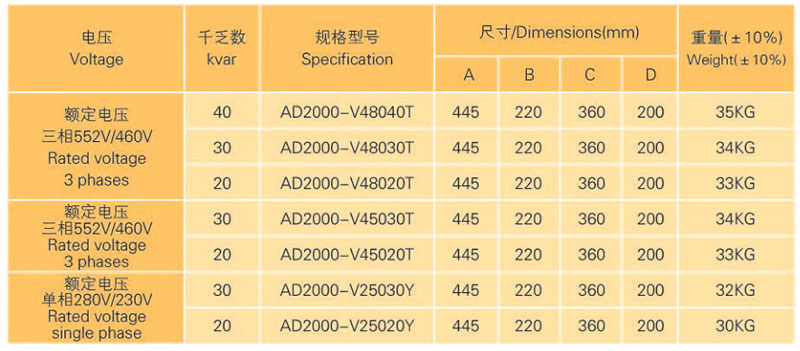

| 產品規格 |
| |
 |
|
|
|
|
| |
|
|
